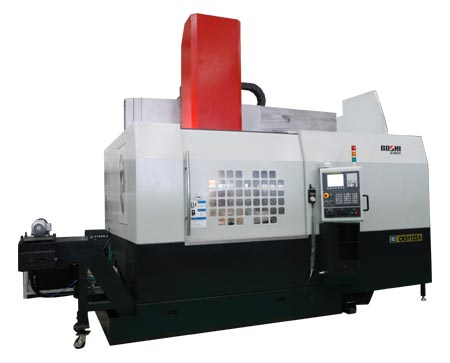

结构性能特点：
》高效 CNC立式车床，适宜加工大、中型盘、套类零件。
》高强度铸铁底座、立柱，有良好的稳定性和抗震性能。
》定梁加方滑枕结构，具有更高的刚性。
》立式结构并，装夹工件方便，占地面积小。
》大功率交流主轴电机，配ZF两档变速箱，即可输出大扭矩，又可高速运转，满足不同加工需要。
》配备优质12工位刀库，刚性高、换刀迅速、可靠。
》六爪液压卡盘，夹持稳定可靠。
》分离式冷却水箱，便于清洗。
》集中式机床操作面板，使操作更加方便、快捷。
》X/Z轴采用高精度滚珠丝杠和丝杠专用轴承，精度保持性好。
》整体式全封闭防护，环保清洁。
技术规格：
|
项目 |
单位 |
参数 |
|
加工范围 |
工作台直径 |
mm |
Φ1000 |
|
最大回转直径 |
mm |
Φ1500 |
|
最大车削直径 |
mm |
Φ1250 |
|
最大车削长度 |
mm |
600 |
|
最大工件重量 |
kg |
3500 |
|
工作台
|
工作台转速 |
r/min |
2-400 |
|
工作台最大扭矩 |
N.M |
9500 |
|
主电机功率(连续/30分钟) |
kW |
30/37 |
|
进给
|
X向移动距离 |
mm |
1300 |
|
滑枕(Z向)移动距离 |
mm |
600 |
|
快速移动速X/Z |
mm/min |
10/10 |
|
伺服电机扭矩X/Z |
Nm |
22/22 |
|
伺服电机功率X/Z |
kW |
4.0/4.0 |
|
滚珠丝杠直径X/Z |
mm |
Φ63 /Φ50 |
|
刀架 |
刀位数 |
|
12 |
|
刀具尺寸（车削/镗孔） |
mm |
32X32(25X25,Φ50) |
|
其它 |
电源 |
kVA |
75 |
|
体积（长×宽×高） |
mm |
4950X3020X4200 |
|
总重量 |
kg |
18500 |
|
